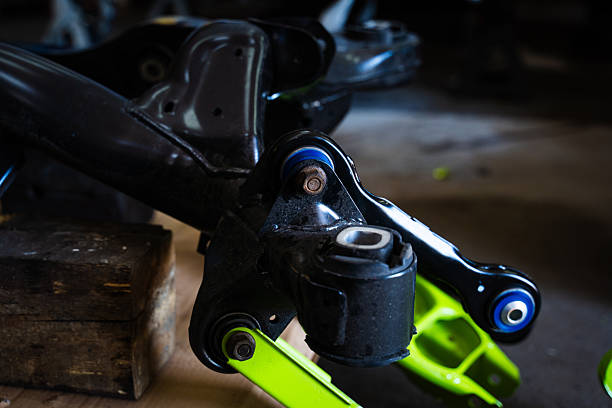

Втулките на контролното рамо при работа в реални условия на превозно средство не са подложени на статични натоварвания, а по-скоро на високочестотни, повтарящи се цикли на динамично напрежение. Това циклично натоварване е основната причина за най-често срещания режим на повреда на втулката: повреда от умора. Микромеханизмът на умората е многократно потвърждаван в множество статии по каучукова механика и автомобилостроене. В основата си възниква, когато локализираните напрежения в материала многократно надвишават крайната граница на удължение на гумените полимерни вериги, което в крайна сметка предизвиква необратима прогресия от микроскопични пукнатини до макроскопична повреда.
Каучукът, като вискоеластичен полимер, претърпява разплитане на веригата, ориентация и удължаване при разтягане. Когато локалното напрежение надвиши крайното удължение на материала - обикновено в диапазона от 50-80% от неговото удължение при скъсване при опън, в зависимост от формулировката - полимерните вериги изпитват необратимо приплъзване, разкъсване или локално разкъсване. Тези микроповреди първоначално се появяват като малки кухини или ядра на пукнатини. При повтарящи се цикли опън-компресия, концентрацията на напрежението на върха на пукнатината допълнително насърчава бавното разпространение на пукнатината перпендикулярно на основната посока на напрежението. Всеки цикъл постепенно увеличава дължината на пукнатината; веднъж натрупани до критична степен, микропукнатините се сливат в макроскопски видими пукнатини, което в крайна сметка води до разкъсване на втулката, разлепване или пълна загуба на еластична функция. Този процес следва класическите закони за растеж на пукнатини от умора: скоростта на растеж на пукнатини корелира с обхвата на фактора на интензитета на напрежението чрез степенна връзка, а крайното удължение на материала директно определя прага за възникване на пукнатини. По-ниското или по-неравномерното удължение води до по-кратък живот на умора.
При конкретното приложение на втулките на управляващото рамо, повредата от умора е силно свързана със сложния спектър на натоварване на движението на окачването. Надлъжни удари (напр. пресичане на неравности), странични сили в завои, вертикална компресия (напр. удар в дупки) и усукване (въртене на рамото по време на управление) се преплитат, за да образуват многоосна умора. Конвенционалните твърди гумени втулки при тези условия са най-предразположени към „триаксиална концентрация на напрежение“ в централната област: повтарящото се натиск-напрежение кара локализираното вътрешно напрежение да превиши границата на материала, генерирайки вътрешни микропукнатини, които след това се разпространяват навън, образувайки пръстеновидни или радиални повърхностни пукнатини. Тестването показва, че при типичен спектър на натоварване на пътя (еквивалентен на 100 000–300 000 km работа), животът на умора на неоптимизираните гумени втулки често е ограничен от това вътрешно натрупване на микроповреди, а не от износване на повърхността.
Хидравличните втулки показват уникални режими на повреда поради умората поради структурата на тяхната кухина за течност и плоча с отвор. Въпреки че осигуряват нискочестотно високо затихване и високочестотна ниска динамична коравина чрез потока на течността, те също въвеждат нови физически граници. Плочата с отвор – обикновено изработена от метал или инженерна пластмаса – се подлага с течение на времето на флуидни импулси под високо налягане и многократно притискане от деформация на гумата. Това може да доведе до локално износване, изкривяване или дори микронапукване на плочата. В ранните етапи износването изтъпява ръбовете на отвора, отслабвайки дроселиращия ефект и причинявайки деградация на затихването; в тежки случаи пластината се счупва или измества, което води до изтичане на течност. Втулката незабавно губи хидравлична функционалност и се връща към стандартна гумена втулка, като животът на умора рязко намалява. Случаи от реалния свят показват, че много хидравлични втулки на първокласни превозни средства развиват необичайно износване на плочата с отвор след 80 000–120 000 км, което се корени в дизайни, които подценяват пиковите импулсни налягания на флуида и локалните концентрации на напрежение по време на компресия на каучук – надвишавайки границата на умора на материала.
Друг типичен случай е ненормалното износване на предпазителя (ограничителен блок). Втулките на контролното рамо често включват гумен ограничител, за да ограничат прекомерното завъртане на рамото и да осигурят омекотяване при границите на движение. При спиране с пълно натоварване или екстремни офроуд условия, ограничителят издържа на изключително високо напрежение на натиск. Повтарящите се удари лесно предизвикват умора от компресия. Крайното напрежение на натиск на каучука обикновено е много по-ниско от неговото удължение при опън (молекулните вериги не могат да се пренареждат свободно при натиск, както при опън). След като локалното напрежение на натиск надвиши 30–40%, се образуват вътрешна кавитация и микропукнатини, които след това се разпространяват при циклично натоварване в разцепване на повърхността или счупване на парчета. В много многораменни задни окачвания спирачката се превръща в първата точка на повреда при такива условия, причинявайки удар метал в метал, шум и ускорена умора в други области.
Физическата граница на издръжливостта се определя фундаментално от три фактора: крайното удължение на материала, прага на нарастване на пукнатините от умора и равномерността на разпределението на напрежението. За да преминат отвъд тези граници, съвременните дизайни обикновено приемат следните стратегии:
● Използвайте анализ на крайните елементи (FEA), за да предвидите точно пиковете на местните деформации при многоосни натоварвания, като гарантирате, че пиковите деформации остават под 60% от крайното удължение на материала;
● Въведете кухини, прорези или асиметрични геометрии, за да хомогенизирате напрежението и да избегнете триаксиална концентрация;
● Използване на каучукови смеси с голямо удължение и нисък хистерезис (напр. със силанови свързващи агенти или нанопълнители за подобряване на еднородността на веригата);
● Оптимизирайте геометрията на отвора в хидравличните втулки (напр. по-големи филета, устойчиви на износване покрития), за да намалите импулсното въздействие;
● Приложете дизайн с прогресивна твърдост или полиуретанови композити към ограничителите, за да споделите екстремни натоварвания на компресия.
Експерименталното валидиране показва, че тези оптимизации могат да удължат живота на втулката при умора с 1–3 пъти, като обикновено увеличават експлоатационния живот от 100 000 км до над 250 000 км.
В крайна сметка повредата от умора на втулките на контролното рамо не е случайна - това е неизбежен резултат от материалите, достигащи своите физически граници при повтарящо се динамично напрежение. Крайното удължение, като присъщо свойство на каучука, определя прага за иницииране на микроповреди, докато спектрите на натоварване в реалния свят, структурният дизайн и формулировката на материала колективно определят кога този праг е нарушен. Разбирането на тази еволюция – от микро към макро – позволява на инженерите да определят реалистични граници на издръжливост на етапа на проектиране, което позволява на втулките да достигнат своя теоретичен живот в сложни пътни среди, вместо да се разграждат преждевременно. Добре дошли да поръчате VDI втулка за контролно рамо 7L0407182E!
